Gerenciamento do Projeto de Implantação da Linha de Transmissão 345 KV

A Header está atuando no gerenciamento do projeto de implantação da linha de transmissão subterrânea em 345 kV C1 e C2, interligando a subestação Piratininga II a subestação Bandeirantes. Este projeto faz parte do plano de expansão da rede da ANEEL.

Atribuições da Header:

– Gerenciamento do empreendimento LT 345 KV – Piratininga Bandeirantes, integrando as diversas empresas que fazem parte do empreendimento:

• Planejamento e Controle Físico e Orçamentário do Empreendimento utilizando software integrador.
• Gerenciamento de QSMS (Qualidade, Segurança, Meio Ambiente e Saúde Ocupacional).

Descrição do projeto:

– Linha de Transmissão Subterrânea de 345 kV, composta por:

• Túnel NATM (280m) com 2 poços de acesso para travessia sob o Rio Pinheiros para interligação da SE Bandeirantes ao início do trecho em vala que inicia no lado oposto da Marginal Pinheiros;
• Trecho em vala para instalação de 2 circuitos de 15 km de extensão;
• Sete furos direcionais (Ø315mm) de aproximadamente 140m cada para travessia sob o Canal Guarapiranga, localizado aproximadamente no meio do trecho de 15 km;
• SE Bandeirantes – Ampliação (Obras Civis e Montagem Eletromecânica);
• SE Piratininga II – Ampliação (Obras Civis e Montagem Eletromecânica).

FOTOS DO EMPREENDIMENTO

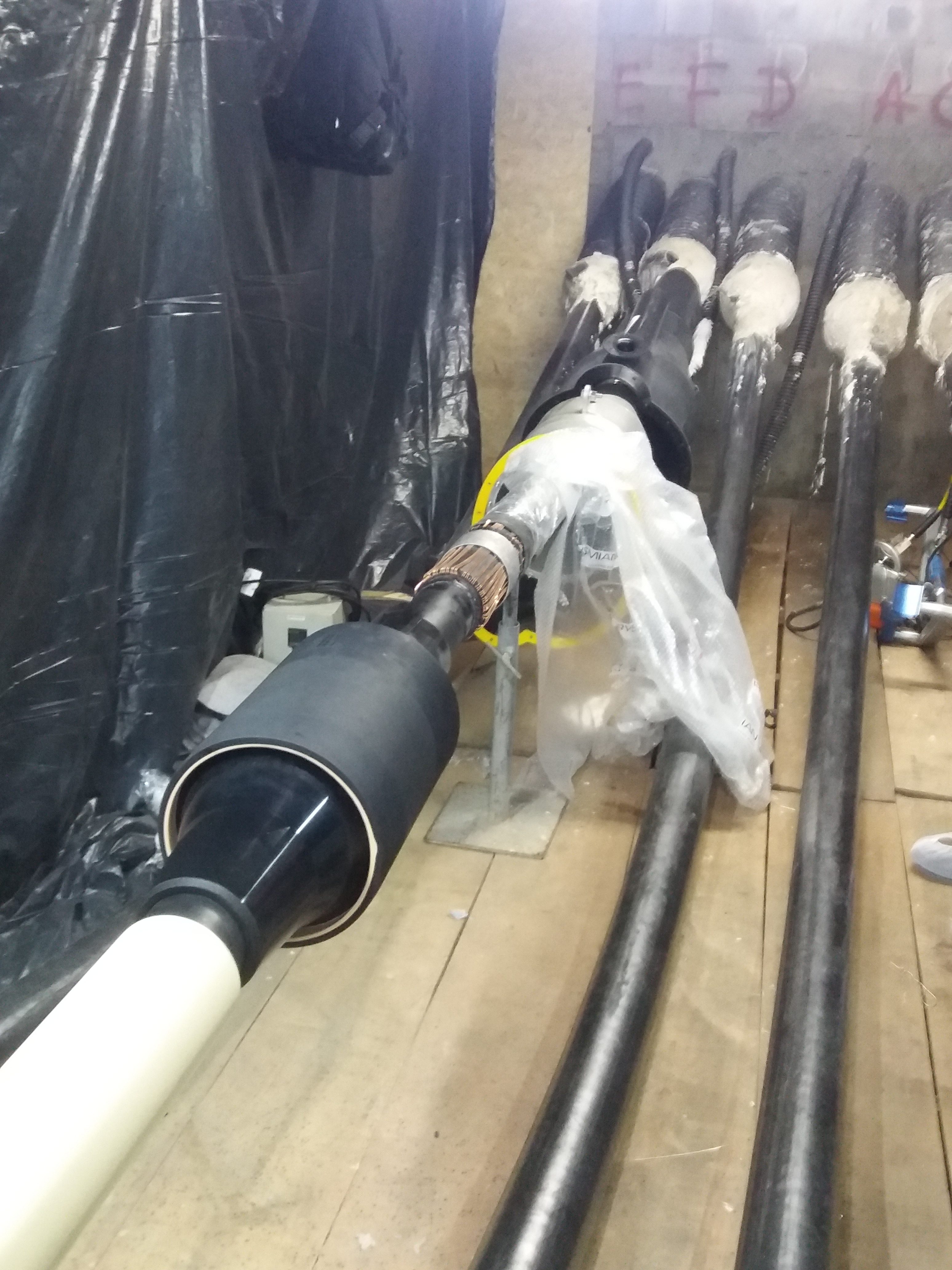

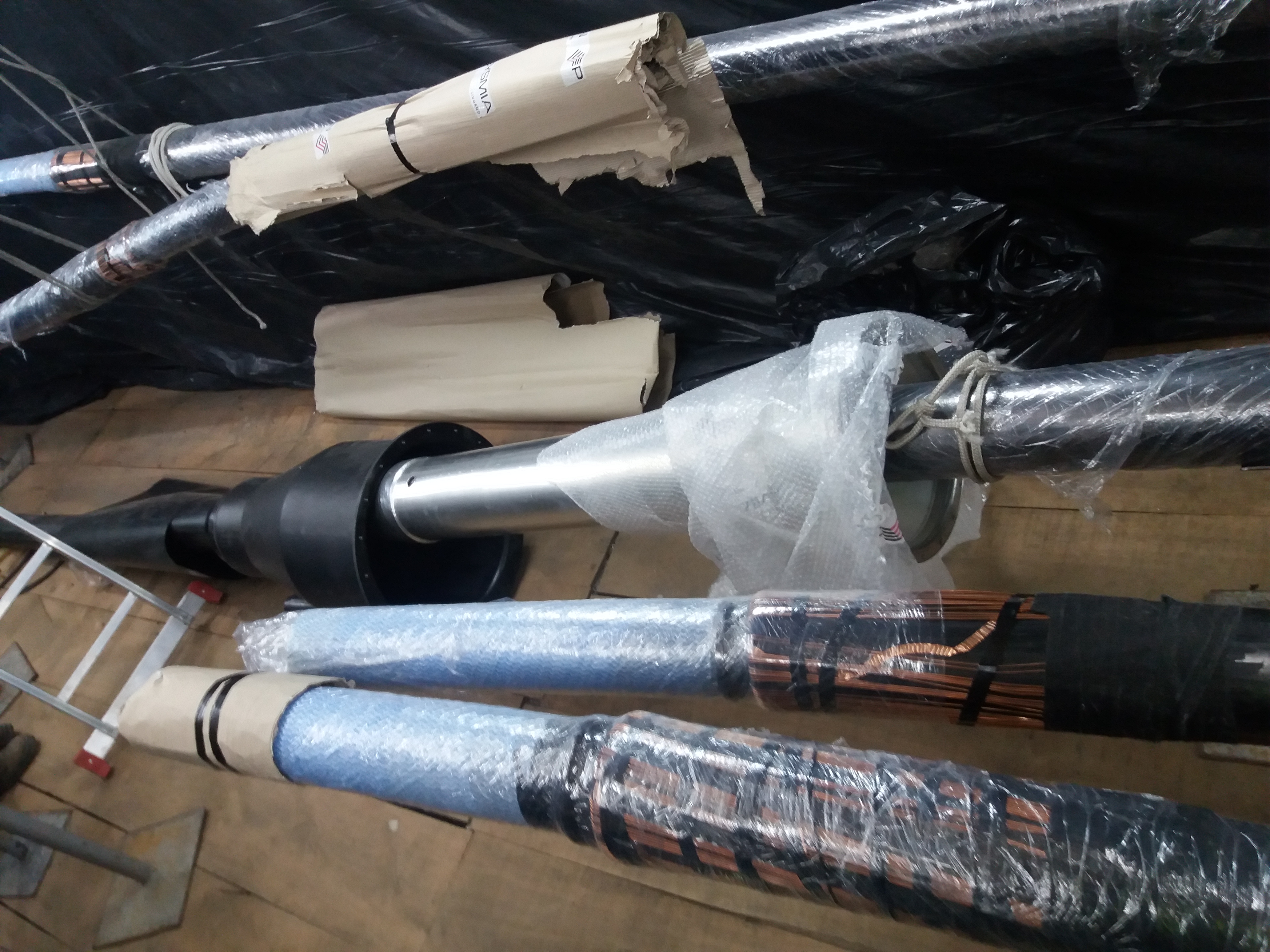

Caixa de Emenda – Trabalho minucioso feito por equipe especializada treinada na Itália.

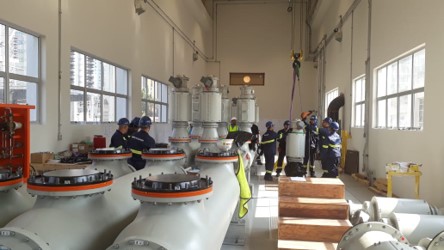

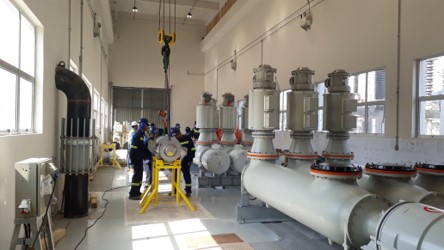

Subestações – Montagem das GIS

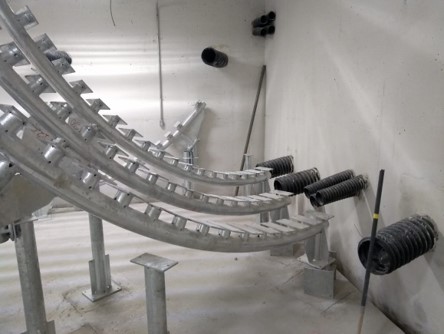

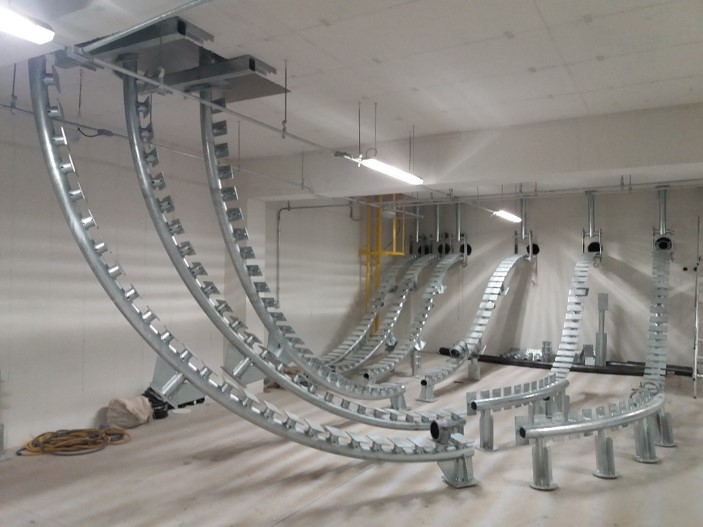

Subestações – Suportes especiais para os cabos 345 kV

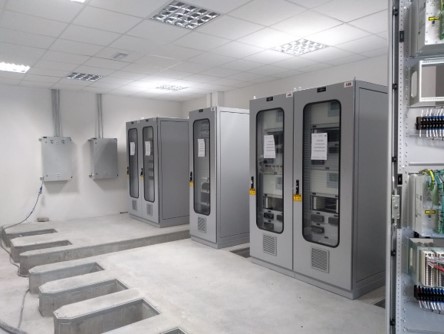

Painéis SPCS – Sistema de Proteção e Controle

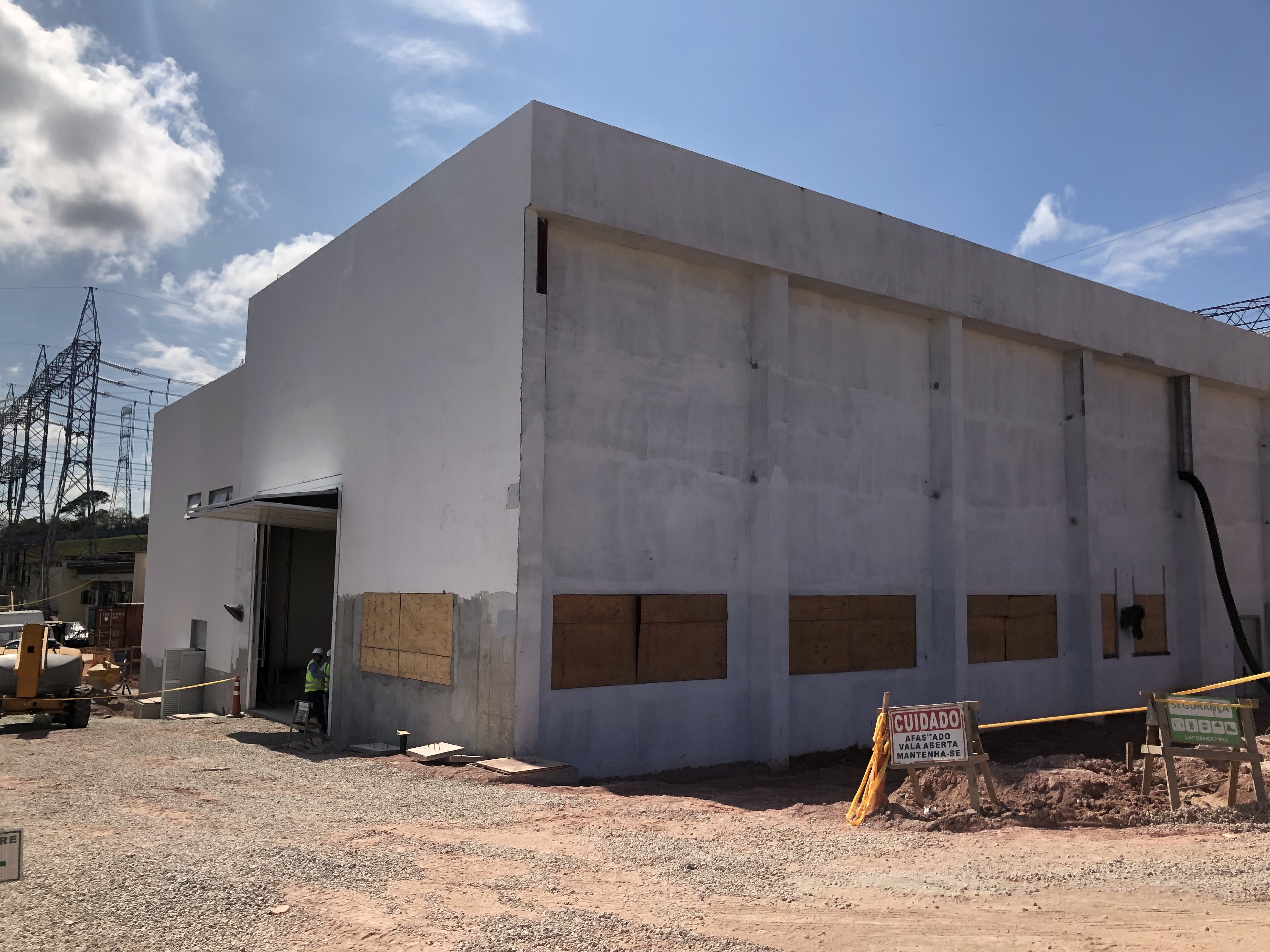

Prédio Subestação Piratininga II

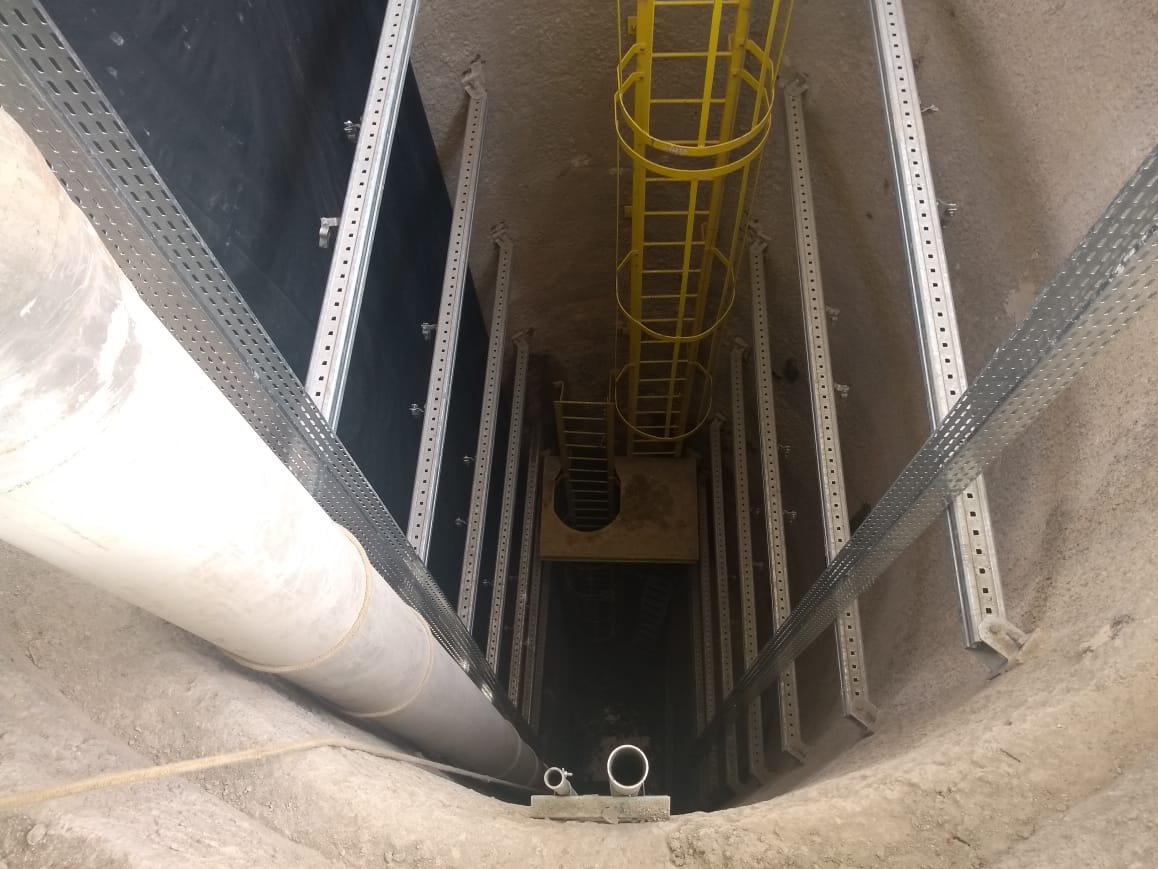

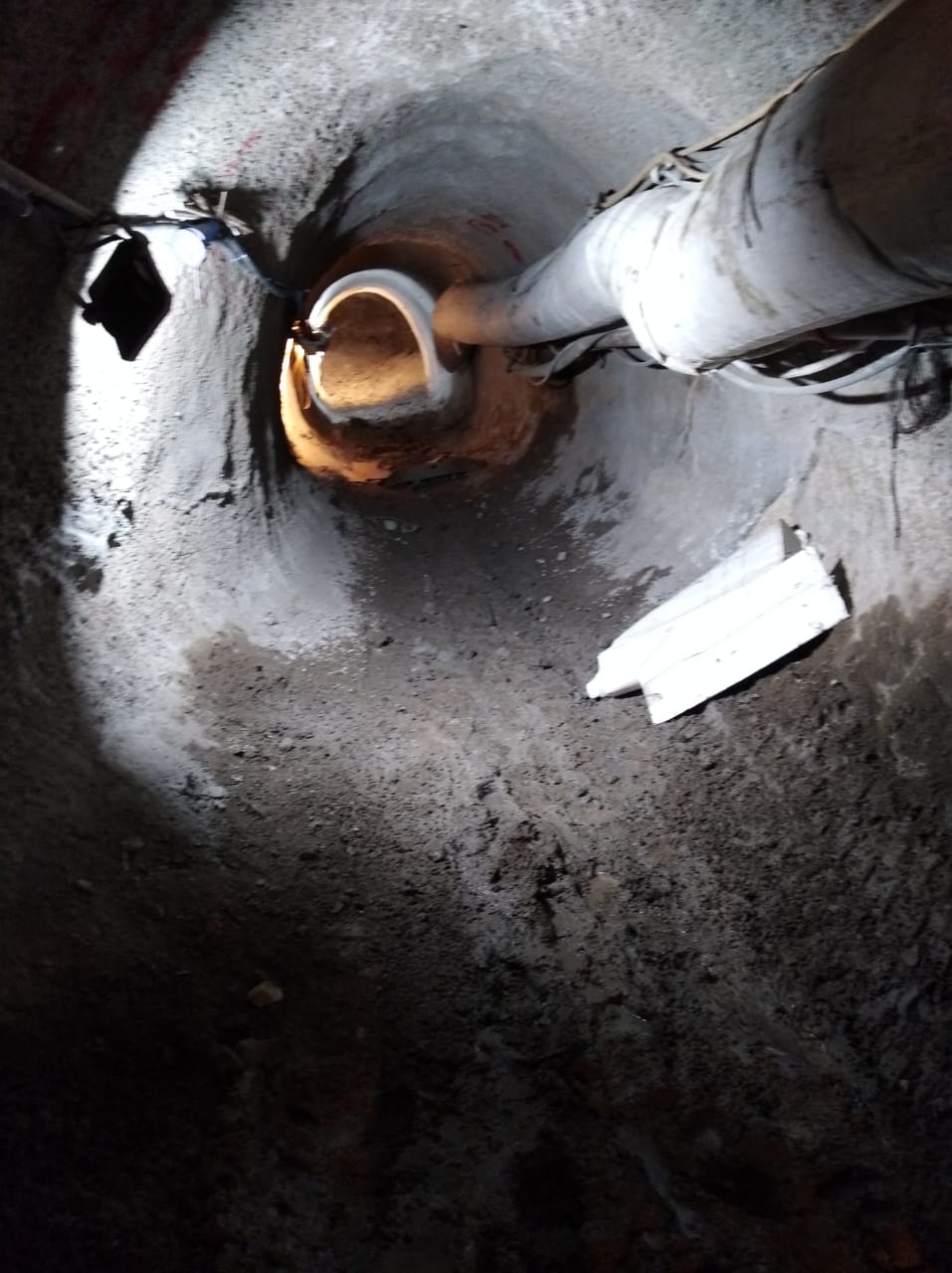

Túnel – Travessia Rio Pinheiros

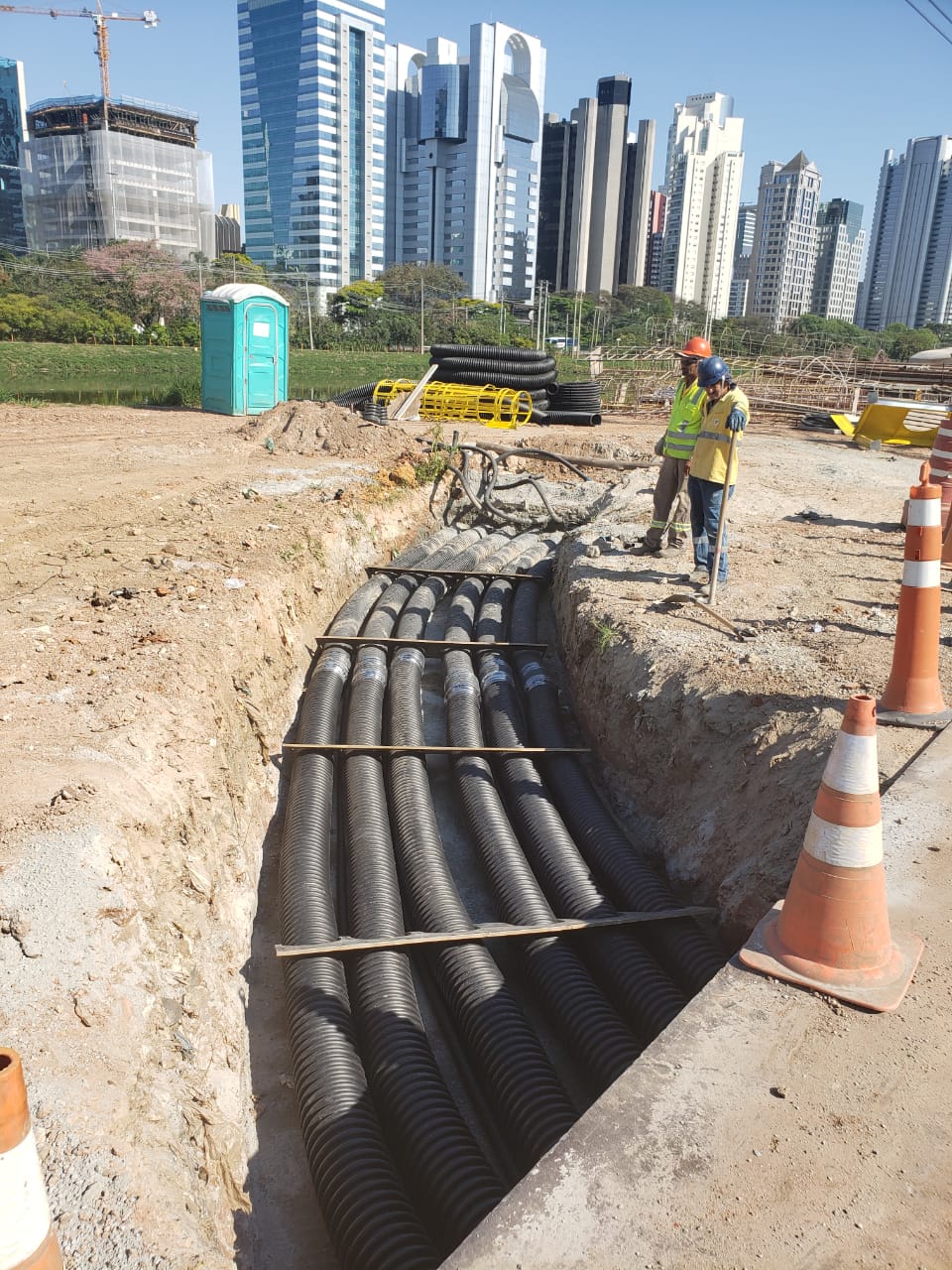

Afloramento dos cabos vindos dos furos direcionais abaixo do Canal Guarapiranga

Leito de Cabos
